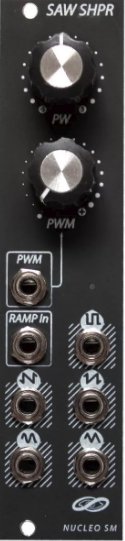

Saw Shaper SM Núcleo

Saw Shaper SM Núcleo

Este módulo está compuesto por una serie de circuitos que permiten la producción de las formas de onda clásicas (senoidal, pulso, triangular, rampa y diente de sierra) cuando la entrada es alimentada por una forma de onda rampa o diente de sierra. No obstante, este procesador puede ser alimentado con cualquier tipo de señal obteniendo como resultado la distorsión producida por los circuitos involucrados.
El generador de pulso está formado por un circuito comparador cuya señal de referencia puede ser modificada, pudiendo obtener de esta forma señales de pulso asimétricas. Además esta referencia puede ser externa dandonos asi la posibilidad de realizar modulaciones en el ancho de pulso (PWM).

Salidas:
PULSE - wave output
SAW- wave output
RAMP- wave output
SINE- wave output
TRIANGULAR - wave output

Entradas:
PWM input (entrada de pulse width modulation o modulación por ancho de pulso)
Ramp input (entrada de ramp wave u onda rampa)

Control Manual:
Pulse Width (ancho de pulso)
PWM CV input attenuator (atenuador de entrada de la modulación por ancho de pulso)

Especificaciones:
Rango: DC - 20.000Hz
HP: 6 (30.48 mm)
Consumo: +12V: 22mA, -12V: 20mA
