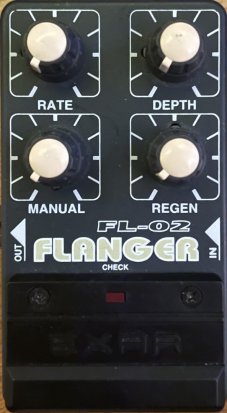

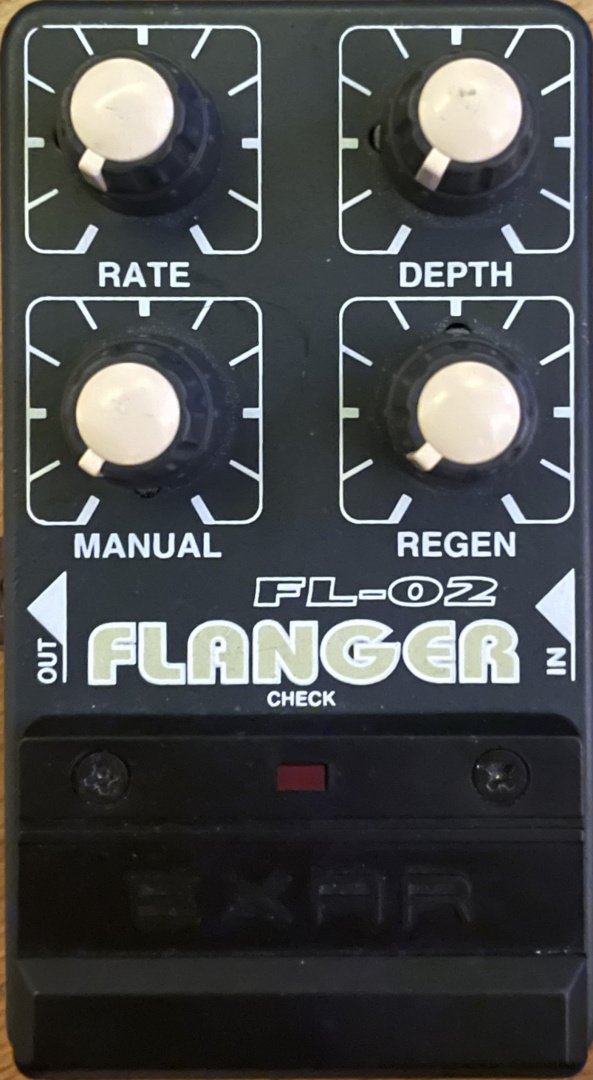

FL-02

Polish vintage analogue flanger

From the manual/pamphlet:
FLANGER FL-02
FL-02 jest jednym z najbardziej popularnych urządzeń używanych przez współczesnych muzyków. Wykorzystano tu zjawisko miksowania sygnału zmiennie opóźnionego czasowo z bezpośrednim. Daje to efekt przestrzen-nego brzmienia instrumentu.

Szeroki zakres regulacji umożliwia uzyskanie wielu unikalnych efektów brzmieniowych - od CHORUS'a, poprzez całą gamę efektów kosmicznych, do czystego pogłosu włącznie.

DANE TECHNICZNE
Impedancja wejściowa: 1MOhm
Impedancja wyjściowa: 10 kOhm
Odstęp od szumu: -95 dBm(IHF-A)
Opóźnienie czasowe: 1 ms 13 ms
Zasilanie: 9V DC
Zakres generatora LFO: 100 ms -16 s
Pobór prądu: 15 mA
Wymiary: 60x110x50mm
Masa: 400g

INPUT: gniazdo wejściowe służy do wprowadzenia sygnału z instrumentu. Jest także wyłącznikiem baterii UWAGA! Po zakończeniu używania urządzenia należy wyjąć wtyk "JACK" z gniazda INPUT w celu przedłużenia żywotności baterii.

OUTPUT: gniazdo wyjściowe służy do wyprowadzenia sygnału na wejście wzmacniacza lub innego urządzenia.

INDICATOR: luminescencyjna dioda LED sygnalizuje pracę efektu, a także informuje o stanie naładowania baterii. UWAGA! Jeżeli świecenie staje się słabsze - należy bezwzględnie wymienić baterię na nową.

DC 9V IN: gniazdo wejściowe dla zewnętrznego zasilacza sieciowego o stabilizowanym napięciu 9V. Zalecane jest stosowanie zasilacza EXAR ZS-9/0.5. UWAGA! Włożenie wtyku powoduje automatyczne odłączenie baterii.

DC 9V SEND. gniazdo wyjściowe napięcia zasilającego używane w przypadku stosowania kilku urządzeń jednocześnie. UWAGA! Zawsze należy łączyć gniazdo DC 9V SEND z gniazdem DC 9V IN następnego urządzenia.

EFFECT SWITCH elektroniczny wyłącznik efektu. Jednokrotne naciśnięcie pedału powoduje bezzakłóceniowe włączenie lub wyłączenie efektu

BATTERY ACCESS: dostęp do baterii znajduje się od
spodu urządzenia. UWAGA! Przy wkładaniu baterii należy zwrócić uwagę na oznaczenie biegunów umieszczone na spodzie kasety. Należy stosować wyłącznie baterie alkaliczne typu 6F22 lub typ zamienny.

RATE: regulacja częstotliwości generatora LFO

DEPTH: regulacja głębokości efektu (ściśle uzależniona od regulacji MANUALI

MANUAL: regulacja zakresu opóźnienia czasowego efektu (przy regulacji DEPTH w pozycji max. regulacja ta nie działa).

REGEN: regulacja poziomu sprzęzenia zwrotnego. Umożliwia ona uzyskanie unikalnych brzmień poprzez spotęgowanie efektu.

GWARANCJA
1. Producent gwarantuje prawidłowe działanie urządzenia przez okres 36 miesięcy licząc od daty jego nabycia.
2. Gwarancją objęte są wszelkie uszkodzenia powstałe w wyniku wad materiałowych lub produkcyjnych.
3. Uszkodzenia objęte gwarancją usuwane będą w ciągu 14 dni licząc od daty otrzymania sprzętu przez zakład.
4. Uszkodzone urządzenie należy we własnym zakresin dostarczyć lub przesłać na adres producenta.
5. Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrot gotówki jeżeli
- nie zostanie dotrzymany 14-dniowy termin naprawy.
- w okresie gwarancyjnym wystąpi 3-krotne uszkodzenie, a sprzęt nadal wykazuje wady uniemożliwiające eksploatację,
- wada wystąpi w okresie 5 dni od daty zakupu.
6. Wymianę sprzętu na wolny od wad realizuje sprzedawca.
7. Nabywca traci uprawnienia z tytułu gwarancji w przypadku uszkodzeń powstałych z winy użytkownika np. w wyniku nie przestrzegania instrukcji obsługi lub dokonywania napraw przeróbek przez osoby nieupoważnione.
8. W okresie pogwarancyjnym producent oferuje odplatny serwis

EXAR ELECTRONIX
Signal Processing Laboratory
ul. Goworowska 15F 07-400 OSTROŁĘKA
tel./fax (029) 30-99
POLAND
